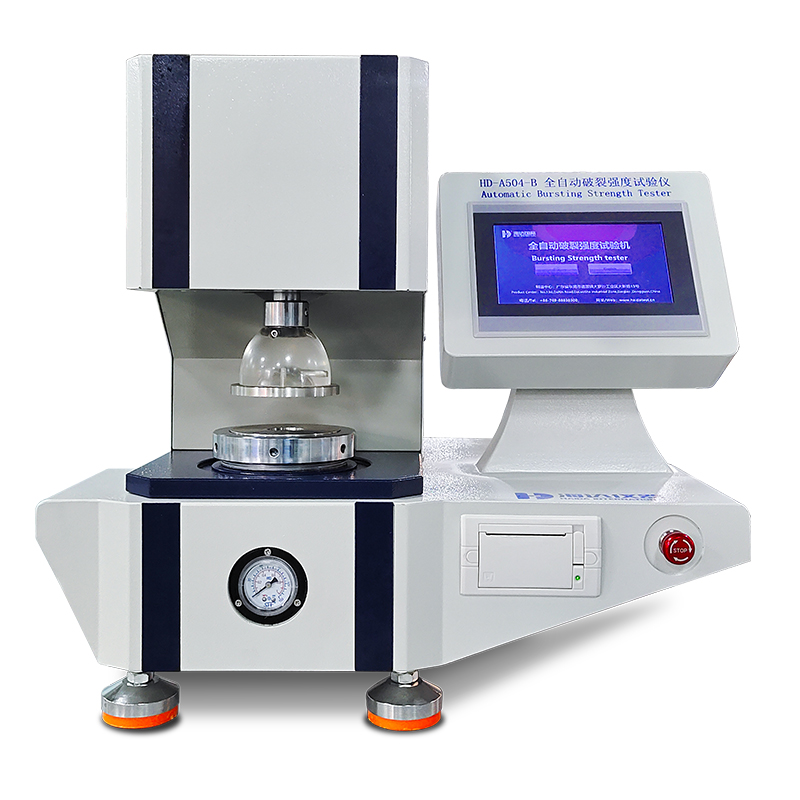

全自动破裂强度试验仪HD-A504-B
一、产品功能本仪器是针对纸和纸板的强度性能进行检测的仪器，主要适用于各种纸板及单层和多层瓦楞纸板的耐破强度测试。
二、主要技术参数
| 指标 | 参数 |
| 电 机 | 120W调速马达 |
| 感应方式 | 压力转换器 |
| 显示方式 | 触摸屏显示（可选配电脑显示） |
| 控制方式 | 触摸屏控制（可选配电脑软件控制） |
| 丝 杆 | 滚珠丝杆 |
| 容量选择 | 高压250kPa～5600kPa |
| 低压（选配）50kPa～1600kPa | |
| 最大加载力 | 5600kPa |
| 最大行程 | 25mm（不含夹具） |
| 分辨力 | 0.1kPa |
| 示值误差 | ±0.5%FS |
| 示值变动性 | ≤0.5% |
| 夹环材质 | 不锈钢SUS#304 |
| 夹环内径 | 高压 上夹环内径Φ31.5±0.1mm，下夹环内径 Φ31.5±0.1mm |
| 低压（选配）上夹环内径Φ30.5±0.1mm，下夹环内径Φ33.1±0.1mm | |
| 夹持力范围 | 600kPa～1200kPa |
| 封密性 | 1min内压力上限下降值≤示值的10% |
| 单位切换 | kPa、Lbs/in²/kgf/cm² |
| 液压油 | 硅油100% |
| 加压速度 | 高压170±15ml/min |
| 低压（选配）95±5ml/min | |
| 外型尺寸 | 约560mm×440mm×520mm(L×W×H) |
| 重 量 | 约60kg |
| 气 源 | ≥0.6Mpa |
| 电 源 | 1∮ AC 220V |
| 功 率 | 约300W |
| 主要测试项目 | 纸板耐破强度测试、纸张耐破强度测试（选配） |
三、操作原理
在仪器密封的油缸和压纸座的容腔内，装满甲基硅油作为压力传递的介质，当电机带动活塞匀速前进时，橡皮膜受到硅油的加压而突起，此时夹持在胶膜上方，被上下夹盘固定住的试样，均匀受力，直到试样破裂，处理芯片锁住最大压力值，通过液晶屏显示该压力值，此压力值即为本次试样的耐破度。
四、试验标准
纸张试验：TAPPI T403、GB/T 454-2002、QB/T 1057-2004等
纸板试验：TAPPI-T807、ISO2759-2001、GB/T 1539-2007、QB/T 1057-2004、
GB/T 6545-1998等
校准规范：JJF 1811-2020等
检定规程：JJG(轻工)61-2000等
五、产品特点
（一）硬件特点
1.自动化程度高，配置自动夹紧和松开装置，同时具有自动油压、自动回位及自动运算等功能；
2.自带快速、高质量的微型打印机，可输出完整详尽的测试数据报表。
（二）软件特点
1.控制系统采用本公司自主研发测试软件，可完成所有试验参数设定、工作状态控制、数据采集及分析处理、结果显示；
2.本机配置亚克力防护装置，破裂过程清晰可见。
六、产品出厂配置
| 配置 | 名称（单位） | 明细 |
| 标准配置 | 文件（份） | 合格证*1、说明书*1、保修卡*1 |
| 警示标签（张） | 警示贴*3 | |
| 电源线（条） | 国标*1 | |
| 配件 | Φ8气管*1 | |
| 热敏打印纸*1 | ||
| 专用扳手*1 | ||
| 亚克力防护装置*1 | ||
| 校准片*10 | ||
| 调试压块*1 | ||
| 橡皮膜*1 | ||
| 硅油*1 | ||
| 选购 | 耗材 | 橡皮膜、硅油、校准片等 |
| 低压下压盘（套） |
上夹环内径Φ30.5±0.1mm， 下夹环内径Φ33.1±0.1mm |
|
| 空压机（台） | 3HP | |
| 电源线（条） | 英标/欧标/美标/南非等 |
